條碼生成器中用生成矩陣工具排版套標

條碼生成器,也就是條碼標簽打印軟件。在之前的文章中介紹過套標紙張的排版設置方法,這里主要介紹一下,怎么添加套標內容,如何將txt文本中的數據引用到套標內容上,如何保證套標數據的對應關系。可以使用領跑條碼生成器(或條碼打印軟件)里面的“生成矩陣”工具,快速準確的生成套標。

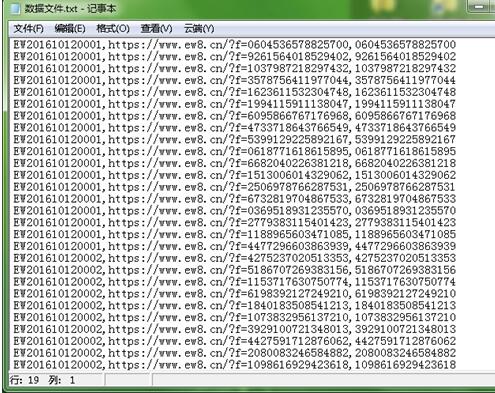

如下圖說是,是要使用的txt文本數據,第一列為大標簽內容,第二列為二維碼內容,第三列為防偽碼。(數據為隨機生成,只為演示使用)

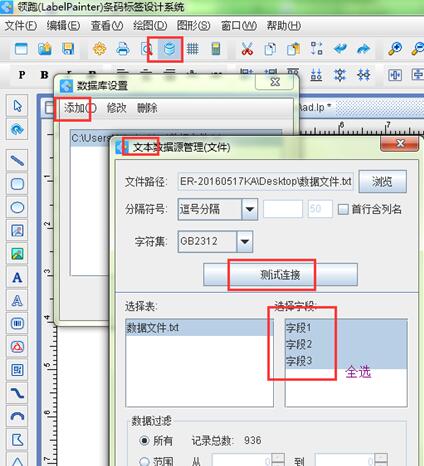

套標的標簽排版在上篇文章中有介紹,這里不再詳述,就是將一組套標當成一個大標簽來設置。設置好標簽紙張排版后,點擊條碼打印軟件左上角的“數據庫設置”按鈕,點“添加”-“txt”文本數據源(文件),彈出的數據源管理窗口中哦,通過“瀏覽”按鈕引入數據文件,并點“測試連接”引入數據。完成后關閉窗口。之后就可以添加標簽內容了。

一、繪制大標簽的內容。并放在適當?shù)拇蛴∥恢蒙?。這樣在排版小標簽的時候就比較方便。

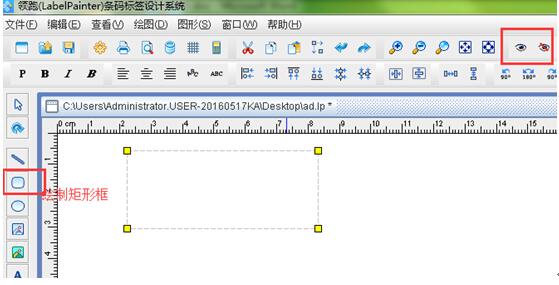

為了方便準確的定位大標簽的位置和尺寸,可以使用矩形框代替大標簽紙。先會繪制一個矩形框,尺寸與大標簽尺寸一樣,放置位置跟實際紙張上的位置一樣。因?yàn)閷?shí)際打印中,不需要將矩形框打印出來,可以將矩形框設置為不可見(在條碼生成器頂部工具欄中有2個眼睛的圖標,一個是可見,一個是不可見,選擇“不可見”) ??梢愿鶕?jù)自己的需求在大標簽上添加要打印的信息。

二、繪制小標簽內容:二維碼和防偽碼

1、同樣為了方便定位小標簽大小和位置,先繪制一個同小標簽尺寸一樣的矩形框,并將矩形框設置為“不可見“(這樣在打印的時候就不會將矩形框打印出來了)。

在軟件左側工具欄中點擊“繪制二維碼“圖標按鈕,添加一個二維碼對象。在二維碼上右擊-屬性或雙擊,彈出“圖形屬性”窗口,在“基本”選項卡下,可以直接輸入二維碼尺寸13mm。

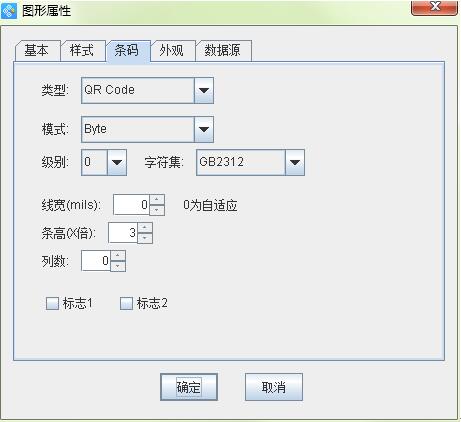

再選擇“條碼”選項卡,選擇條碼類型為:qr code,模式為:byte(這種模式支持全字符集,包括漢字和網址);

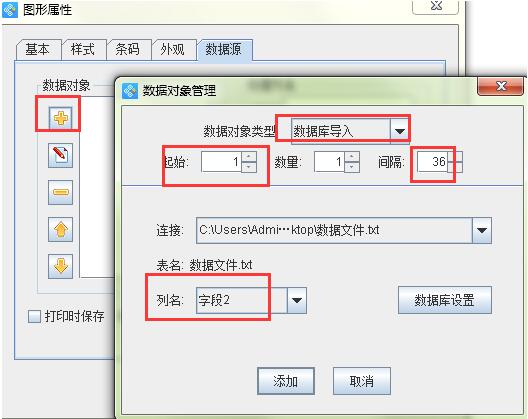

最后選擇“數據源“選項卡,點擊數據對象下的刪除按鈕,刪除默認對象。再點“十字添加”按鈕,彈出“數據對象管理”窗口,選擇對象類型為“數據庫導入”。注意修改“起始”和“間隔”。

起始是指這個二維碼調用txt文本數據,從第幾行起,這里輸入1;間隔是指:標簽上同樣位置的二維碼或其他對象,第一個標簽和第二個標簽之間間隔多少個數據。一般輸入一組套標中所有小標簽數量,比如36。然后在軟件數據對象窗口下,“列名”中選擇二維碼數據列“字段2”,完成二維碼設置。

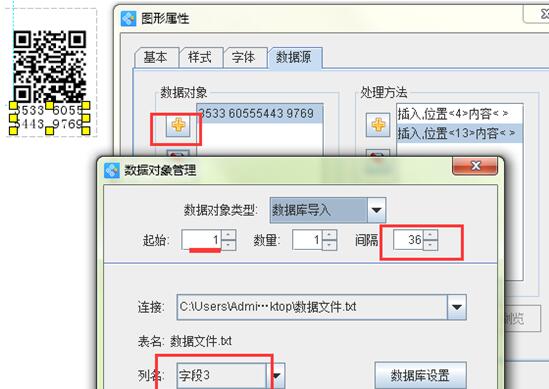

2、在條碼生成器左側工具欄中有“繪制普通文本”按鈕。點擊后在二維碼下面繪制普通文本,并在文本數據源中設置為“數據庫導入”。注意修改文本對象中的起始為1,間隔為36。這樣就完成小標簽的設置。(防偽碼的分組和換行顯示,在之前的文章中有介紹,這里不再描述。)

三,使用“生成矩陣”工具,批量生成指定個數的小標簽。

將二維碼、防偽碼、小矩形框全選,以這個3個對象為基本參照,批量生成格式相同,內容不同的小標簽。

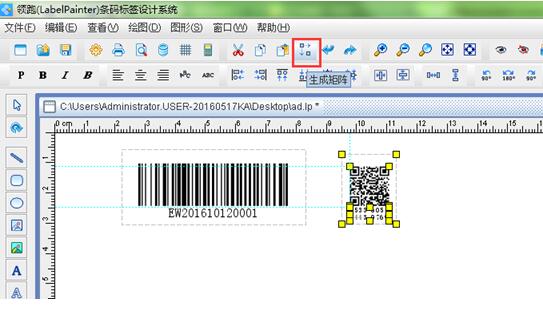

選中后,點擊頂部工具欄中的“生成矩陣”,在彈出窗口下設置相應內容。

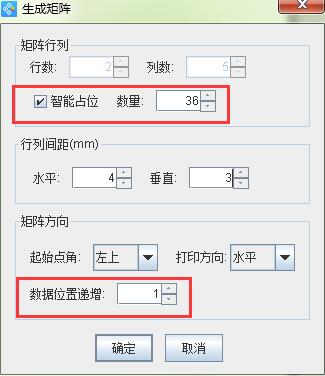

在“生成矩陣”的窗口下,勾選“智能占位”,輸入一組套標的小標總量36個。然后設置行間距和垂直間距:就是左右2個標簽間距的行間距,和上下2個標簽之間的垂直距離。根據自己的需求也可以調整起點位置和生成數據排版的方向,這里保存默認的左上,水平方向的設置。

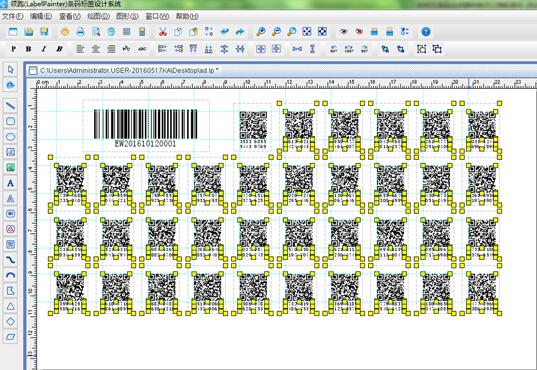

在“數據位置遞增”參數里面輸入1(保持默認設置)。點確定,會自動生成36個小標簽。如下圖所示:

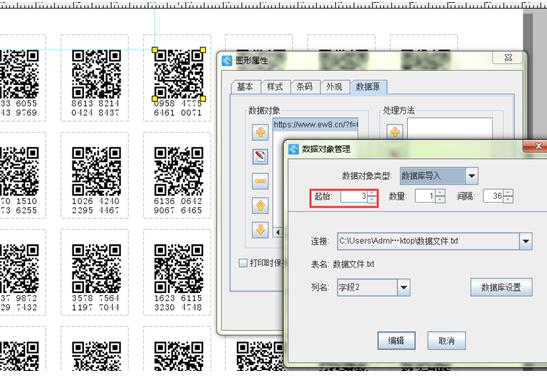

“數據位置遞增”就是每個數據位置以增量1遞增。比如第一個小標簽起始為1,調用txt文本中第一行數據,那么第二個小標簽起始位置就是2,調用txt文本中第二行數據;第三個小標簽數據起始位置就是3,調用txt文本中第三行數據起……以此類推。

“矩陣行列”里面有2種排版方式:一種是指定行數和列數(在之前的文章中有介紹),另外一種就是“智能占位”。因?yàn)闃?biāo)簽左上角有個大標,其他小標要以半包圍的形式排版,不是整行整列這樣規律的布局。所以這里使用“智能占位”比較方便。如果是完整的整行整列布局,在條碼生成器中可以使用指定行數和列數的生成矩陣方式,完成套標內容排版。
