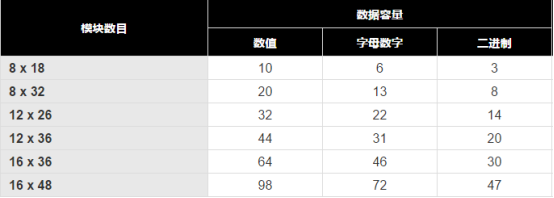

ECC200 是最新的 Data Matrix碼版本，包括正方形和矩形兩種，共有24種代碼尺寸，范圍從10x10模塊到144x144模塊（對于矩形，共有6種尺寸，如下圖）。ECC200透過Reed-Solomon演算法產生多項式計算出錯誤糾正碼，可在部分代碼損壞時恢復數據。下面我們一起來看看中瑯條碼打印軟件中如何制作矩形DataMatrix二維碼。

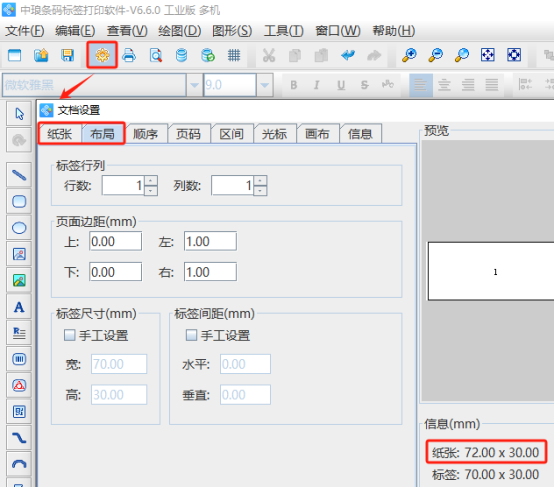

1. 打開中瑯條碼打印軟件，根據打印機中的實際紙張?jiān)O(shè)置紙張尺寸和布局，紙張我們這里以總寬度為72mm，高度為30mm的單排標簽紙為例。

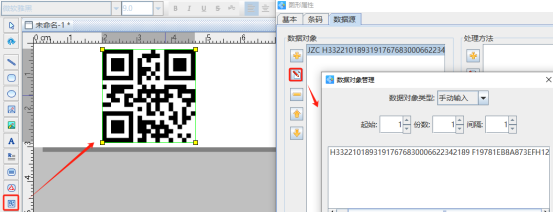

2. 點擊軟件左側的“繪制二維碼”按鈕，在白色畫布上繪制一個二維碼對象，雙擊繪制的二維碼，在圖形屬性-數據源選項卡中，點擊數據對象下面的“編輯”按鈕，在打開的窗口輸入框中輸入“JZC H33221018931917676830006622342189 F19781EB8A873EFH12”。

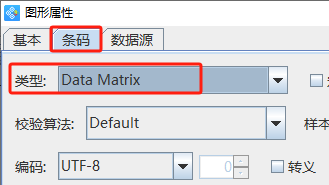

3. 切換到圖形屬性-條碼選項卡中，選擇條碼類型為“Data Matrix”。

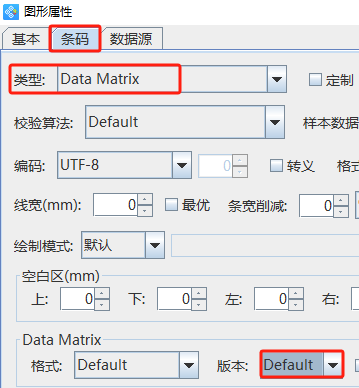

4. 在條碼選項卡中，Data Matrix的版本參數默認是“Default”，那么軟件會根據二維碼中數據自動選擇版本。

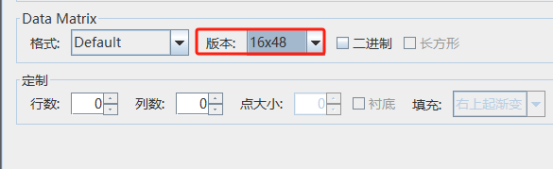

這里我們選擇版本為“16x48”，點擊下面的“確定”按鈕，那么就可以生成一個16x48模塊的矩形DataMatrix二維碼（其實就是垂直方向黑色模塊和白色模塊之和是16，水平方向是48）。

我們可以看到當我們選擇Data Matrix版本為“16x48”之后，二維碼分為了左右兩個區塊，這是因?yàn)镈ata Matrix中模塊數目超過24x24的時候，會劃分區塊，每側不超過24個模塊，這樣的結構可以防止失真。

需要注意的是二維碼的每個版本中都有數據容量限制，手動設置版本之后，如果數據源中數據超出了這個版本的數據容量限制，那么就會出現“緩存不足”提示，需要再選擇高一些的版本進行生成二維碼。

以上就是中瑯條碼打印軟件中制作矩形DataMatrix二維碼的方法，文本中我們使用的是“手動輸入”方法添加的固定不變數據，中瑯條碼打印軟件中也可以生成流水號、隨機號以及導入TXT文本、Excel表、Access、Oracle等數據庫數據批量制作可變的DataMatrix二維碼。
