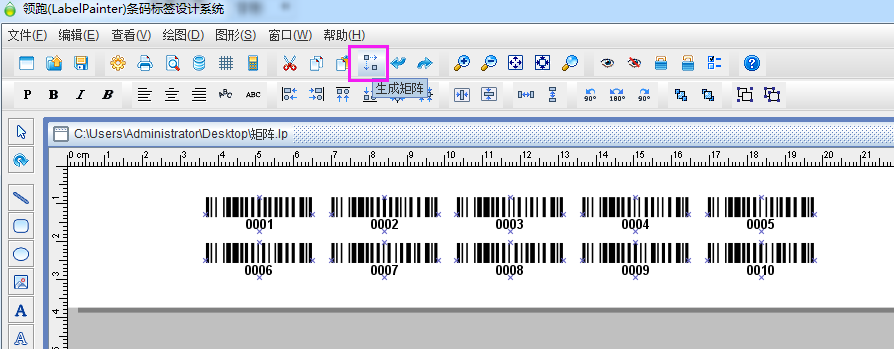

拖標(套標)是常會遇到的一種標簽排版方式。比如說一個條碼，后邊帶有多個小二維碼或文字對象等。在老版的中瑯標簽條碼打印軟件中需要手動一個一個復制調整生成這些內容。操作比較繁瑣，在新版軟件中，新添加了一個“生成矩陣”和“群組”的功能。可以以矩陣生成的方式一次性生成指定列數和行數的標簽內容,并可以配合“群組”功能整體移動。

這里就介紹下“矩陣生成”工具在拖標(套標)設置中的使用方法。

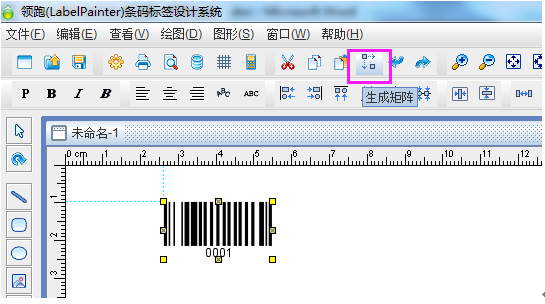

打開中瑯標簽條碼打印軟件，在頂部橫向工具欄中，有個“矩陣生成”工具，就是我們要用的標簽內容的批量生成工具。以，一張紙上10個序列號排列的小條碼為例，是從0001-1000的編號。

一、繪制一個小條碼，作為“參照對象”

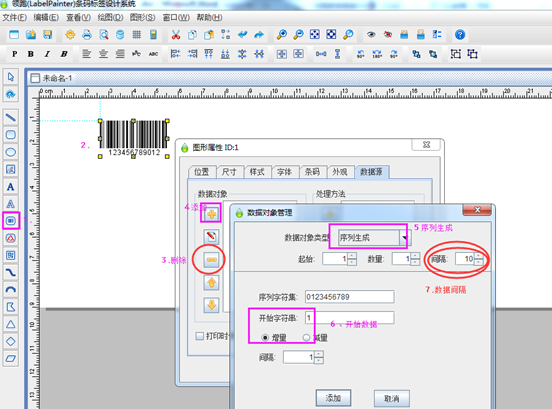

點左側工具欄中的條碼圖標，繪制條碼對象后，雙擊該條碼，彈出的圖形屬性窗口下，其他選項可以保持默認，選擇“數據源”選項卡，刪除默認的數據后，添加“序列生成”數據對象類型。

顯示的序列生成參數里面，因?yàn)閿?shù)據是從0001，0002……這樣的規律遞增的，所以開始字符串輸入“1”，并勾選“增量”。需要特別注意的是頂部三個參數中的“間隔”，指的是間隔多少生成下一個數字，比如說間隔10 ，自動生成的第一個數字是0001，下一個數字就是0010。為了保證第一個張紙的最后一個條碼0010和第二張紙的第一個條碼0011，能夠連接起來，這里輸入間隔為10。如下圖所示：

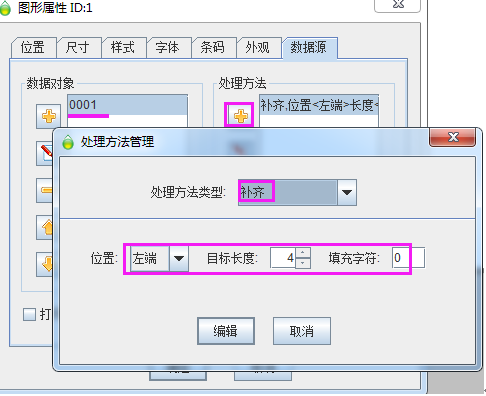

然后在，點右側的處理方法，為了保證數據位數是4位，添加一個“補齊”的處理方法。彈出的設置窗口中，依次輸入：從“左端”，數據長度“4”，填充“0”。完成操作。這樣就設置好一個序列號的條碼。

二、用“矩陣生成”生成指定列數和行數的10個小序列號條碼。

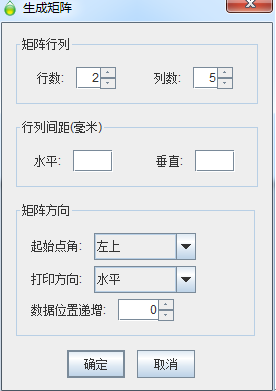

選中剛才設置的小條碼，然后點“矩陣生成”按鈕，彈出如下圖所示的生成矩陣窗口：

如開篇圖片中顯示的排版格式，要生成的小條碼是2行5列10個小標簽。這里就輸入行數2，列數5;

“水平”間距是指一行條碼中，第一個條碼右端和第二個標簽左端之間的距離

“垂直”間距是一列標簽中，第一個標簽底部和第二個標簽頂部之間的距離

這里輸入水平：8mm，垂直：5mm(具體參數可以根據自己的標簽大小和內容排版設置)

“矩陣方向”，是指條碼復制生成的方向，是從哪個位置起，到哪個位置結束的順序。這里保持默認設置。用戶可以根據自己的實際需求調整起始點和打印方向，要特別注意第一個參照條碼應放的位置。

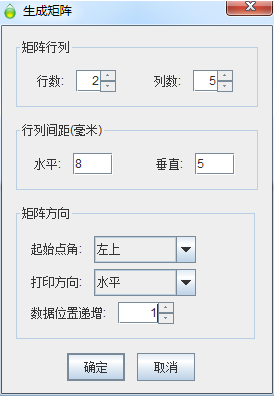

最后一個參數是“數據位置遞增”，這個是一張紙中每個小條碼的數據起始位置。比如說第一個條碼是0001，第二個條碼是0002。在所有設置相同，開始字字符串為1的前提下，0001的數據起始位置是1,00002的起始位置是2，依次類推，位置是以1位為單位遞增的。這里就輸入1。如下圖所示

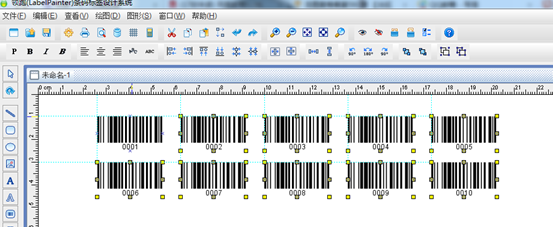

矩陣生成的小條碼就會按照數據遞增的形式，按序排列下來。

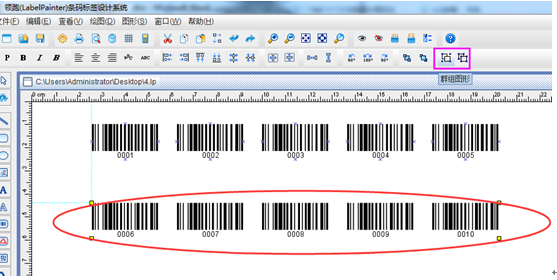

如果需要對上下2行條碼調整位置或是整體的所有條碼調整位置，可以全選小條碼，然后點“群組”工具，就可以將選中的對象，合并成一個整體。

這是中瑯標簽條碼打印軟件中矩陣生成工具的用法，用來設置一些同規律、多對象內容的標簽。配合群組工具是非常實用的。有興趣的可以在鄭州易網科技官方網站上聯系在線客服，獲取最新版本的條碼打印軟件，進一步嘗試。
