在GS1標準的條碼數據中,如需添加“GS1應用標識符”(比如“由制造商制定的附加產品標識(ADDITIONAL ID)”、“組件/部件標識符(CPID)”、“組件/部件標識序列號(CPID SERIAL)”),在二維碼軟件中該如何制作呢?

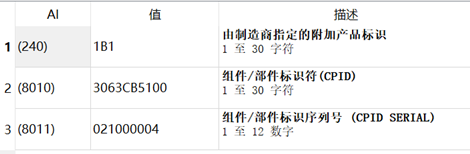

如上圖所示,本組數據由3部分組成,240和8010AI標識符后所引導的數據內容是固定不變的;8011AI標識符后面的數據是9位的序列號,從21000004開始。

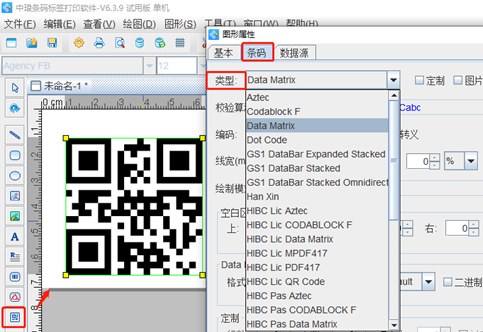

1.打開二維碼軟件,新建標簽之后,點擊軟件左側的二維碼按鈕,在畫布上繪制二維碼對象,雙擊二維碼,在“圖形屬性-條碼-類型”中,設置條碼類型為Data Matrix。

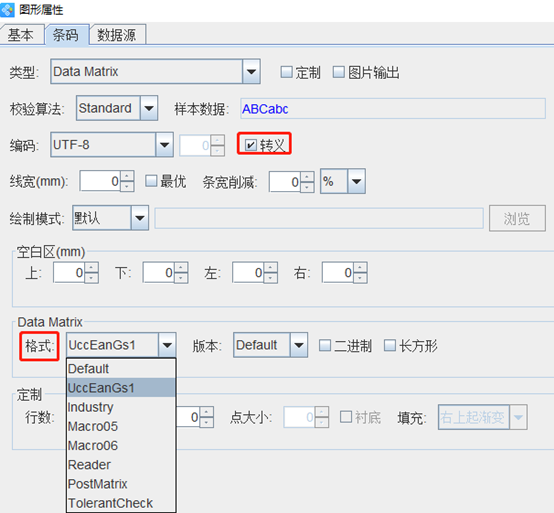

之后在條碼選項卡中,勾選“轉義”前面的復選框,設置Data Matrix二維碼的格式為UccEanGS1。

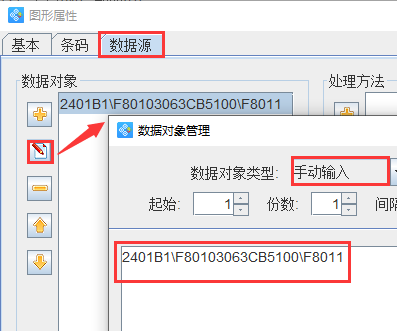

最后在數據源中,點擊“編輯”按鈕,手動輸入條碼數據2401B1\F80103063CB5100\F8011,點擊編輯-確定。(在數據源中每個標識符前增加“\F”前綴,首個標識符不用加,比如在8010標識符前加“\F”,在8011標識符前加“\F”。)
8011代表的是組件/部件標識,后面用的是序列號。用戶可以根據自己的需求在二維碼軟件中使用“序列生成”生成從21000004開始的流水號(流水號位數為9位,當時位數不足時用0填充)。步驟如下:

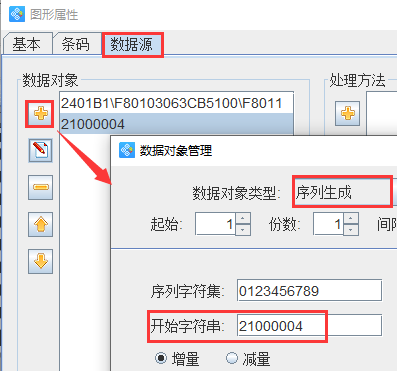

同樣在“圖形屬性-數據源”中,點擊“十字添加”按鈕,彈出的窗口中數據對象類型選擇“序列生成”,在“開始字符串”輸入框中,輸入21000004,點擊“確定”。

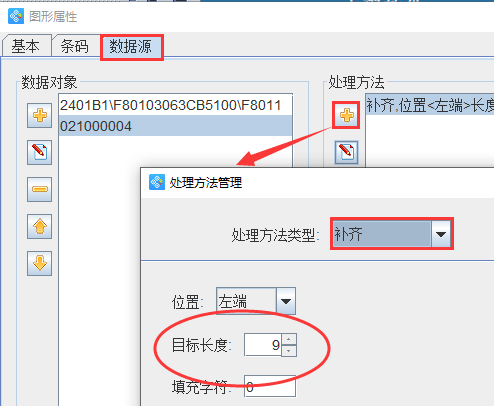

然后再在對應的右側“處理方法”中選擇“補齊”,設置“位置”為左端,“填充字符”為0,“目標長度”為9,這樣就生成了序列號為021000004的數據。

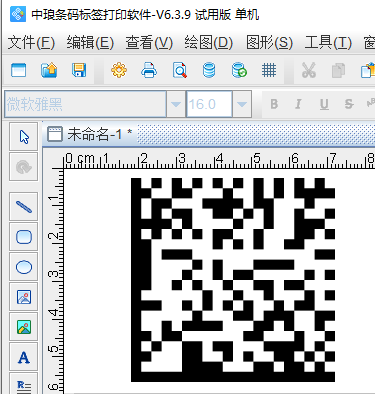

以上就是在二維碼軟件中制作含GS1應用標識符的Data Matrix二維碼的操作步驟,有需求的朋友,可以下載二維碼軟件按照以上步驟進行操作,建議用專業的掃描軟件進行掃描。
