Code11條形碼也稱USD-8。它專為電信行業而設計。因其結構像2/5的矩陣,它的名字來自允許11個字元的編碼(數字0-9及“-”字元),除了起始及結束字元外。
每個字元由3條黑色線條及2條白色線條所組成5條線的編碼方式。其中有2條線條是粗線條及3條為窄線條,或是1條額外大的粗線條及4條窄線條組成。

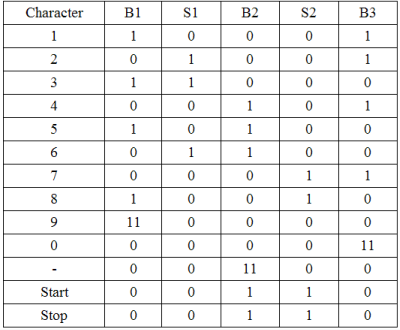

Code11條碼字元編碼表
“1”表示粗線條,“0”表示細線條,“11”表示特粗線條。
B1,B2,B3為黑色線條,S1及S2為白色線條。
B1S1B2S2B3=10001表示B1、B3位1粗線條,其他S1,B2,S2為0窄線條。
Code11條碼的字元“1”,編碼結構如圖所示:
而字元“-”,編碼結構如下圖所示:其中我們看到“11”是特粗線條,約是窄線條的3倍寬。

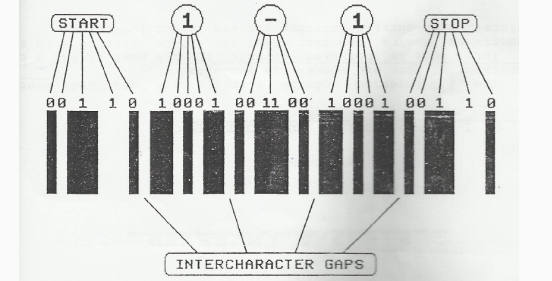

接下來看下code11條碼的整體結構,如圖所示:
起始(START)及結束(STOP)字元編碼方式均為B1S1B2S2B3=00110。
字元與字元之間用間隙(GAP)分開。
為了降低檢查數字的錯誤率,Code11條碼使用兩個位元校驗代碼C與K,這比Codrbar更可靠。

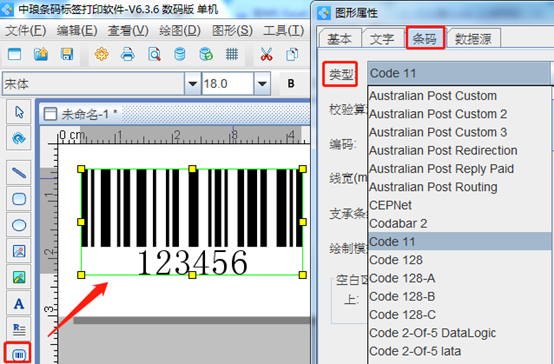

條碼生成軟件制作Code11條形碼也是比較簡單的。點擊軟件左側的條形碼按鈕,在畫布上繪制條形碼樣式,雙擊條形碼,在圖形屬性-條碼-類型中,選擇對應的條碼類型,再在數據源中,選擇手動輸入或者數據庫導入,來編輯條碼數據,之后點擊確定。這里以數據庫導入為例,具體步驟可以參考:條碼生成器如何批量生成Code 11條形碼。
以上就是有關Code 11條形碼的介紹及制作。條碼生成軟件支持上百種條碼、二維碼類型,有需求的朋友,可以下載條碼生成軟件,自己動手嘗試哦。
