目前市場上所用條碼類型,商品條碼居多,還有就是支持字符較多的通用code128碼,那么中瑯條碼軟件中如何制作codebar條碼類型以及支持哪些字符呢,本文我們就來詳細看一下:
Codabar是由Monarch Marking Systems在1972年研制的條碼。它是在"2 of 5"后早期階段引入的條碼。廣泛用于需要序列號的領域,如血庫、門到門交貨服務訂單以及會員卡片管理。
Codabar具有4個條和3個空(共7個單元),每個窄或?qū)挼膶挾却硪粋€字符(字母)。
Codabar的基本構成如下:
l 7個條和空代表一個字符。

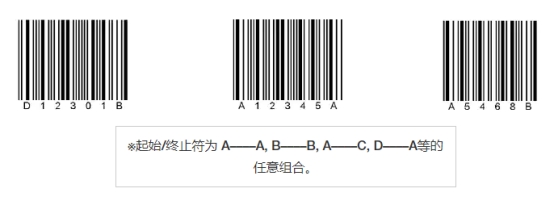

l 在條碼的開始和結束(起始/終止符)都有A、B、C或D(a、 b、 c 或 d)中的任一個。
可能平時經常見到的codabar條碼,是只有數據,看不到起始/終止符,其實這是因為部分軟件或在線工具在用戶添加數據后,生成條形碼時會自動將起始/終止符添加在數據前后,不需要用戶手動添加。此類起始/終止符是隱藏的,并且在進行掃描識別的時候也不會被掃描出來,但實際條碼本身是含有起始/終止符的。
在中瑯條碼軟件中,是開放給用戶自定義使用的,可根據自己需求來設置。在中瑯條碼軟件中制作codabar條碼具體方法如下:

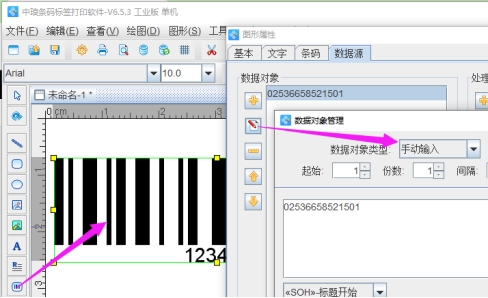

1、雙擊中瑯條碼軟件圖標,在畫布上先繪制條形碼樣式,并雙擊打開其“圖形屬性-數據源”窗口,點擊左側“修改”,添加條碼數據:

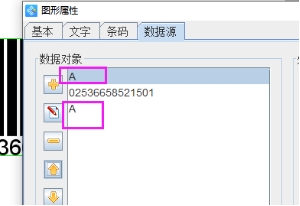

2、添加“起始/終止符” 由于起始/終止符為不定字母組合,所以可暫定為前后均為A字符,在數據源中點擊左側“+”,在“手動輸入”框中,添加“A”字符,然后再次點擊“+”添加A字符,添加兩次,然后選中其中一個A,并點擊左側向上箭頭,移動在數據前面:

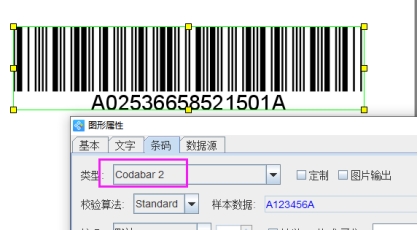

條形碼類型選擇Codabar2:

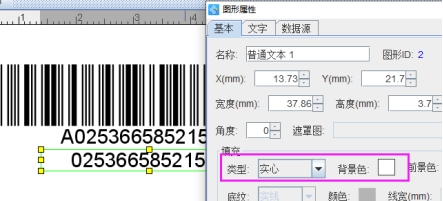

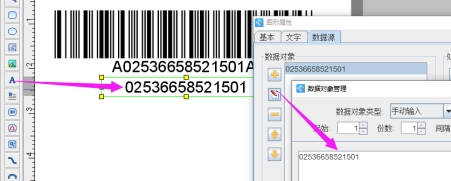

3、繪制普通文本作為條碼數據 由于條碼原始數據前后是帶有字符的,如果不想顯示字符,只顯示數據的話,可繪制普通文本,并添加和條碼相同的數據即可,然后將其設置為居中顯示和白色底色的效果:

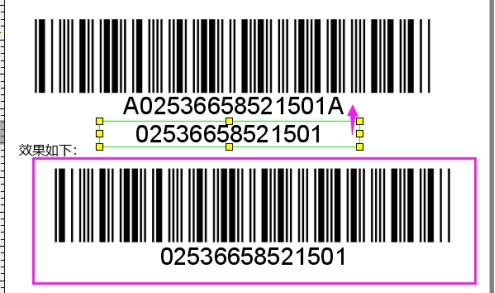

文本數據添加并設置完畢后,即可將數據向上移動至條碼數據的顯示位置,這樣就可以使條碼數據顯示為純數據,掃描和顯示效果是相同的,都是只顯示:02536658521501(不顯示A-A的起始-終止符):
綜上所述,就是Codabar條碼的相關介紹以及制作方法,中瑯條碼軟件中雖然是手動添加了起始/終止符,但是掃描時也是只顯示數據,符號只是掃描時判斷數據的開始和結束位置,不會被識別,不想顯示字符可按照本文中方法來操作即可。
