條形碼大家都有所了解,條形碼在生成過程中有很多條形碼的參數需要設置,比如條形碼數據,條形碼寬度,條形碼高度,條碼類型,條形碼顏色等等,其中有些條形碼的參數可以影響到條碼識別效果,比如條形碼寬度,同數據情況下,條形碼寬度越小,條碼豎條越密集,越不容易掃描。那么如何生成指定尺寸的條形碼呢?下面就給的大家介紹一下在中瑯條碼打印軟件中生成制定條碼寬度和豎條高度的條形碼方法,以條碼寬度30mm和豎條高度10mm為例。

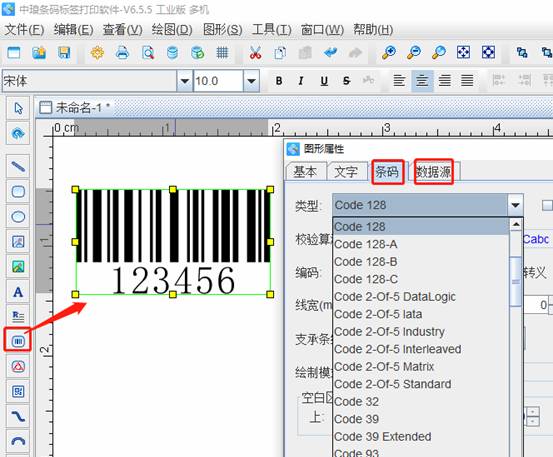

首選在中瑯條碼標簽打印軟件中新建一個空白的標簽,設置好標簽的尺寸行列等信息。利用中瑯條碼標簽打印軟件左側邊工具欄中的“繪制一維條碼”工具在標簽的白色畫布上繪制一個條形碼,雙擊條形碼可以打開條碼的“圖形屬性”,在“圖形屬性”中的“條碼”界面設置條形碼類型和“數據源”界面可以修改條碼數據。

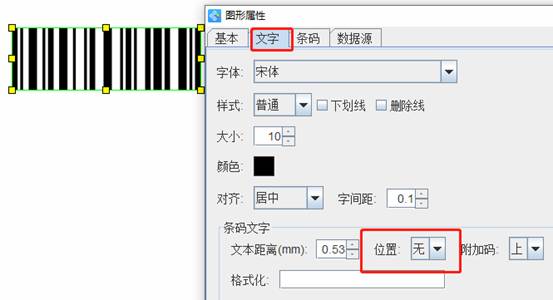

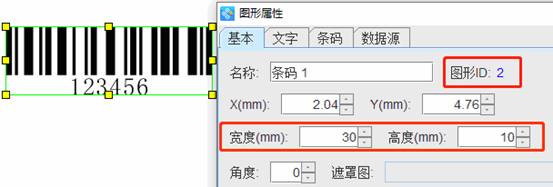

在“圖形屬性”-“基本”界面可以設置條形碼的制定寬度和高度,還能查看條碼的“圖形ID”。不過需要注意的是這個時候設置的“高度”不是條碼豎條的高度而是豎條以及條碼下面數字的總高度,所以在“圖形屬性”-“文字”界面把條碼文字位置設置成“無”,這個時候得出來的才是指定寬度和豎條高度的條形碼。

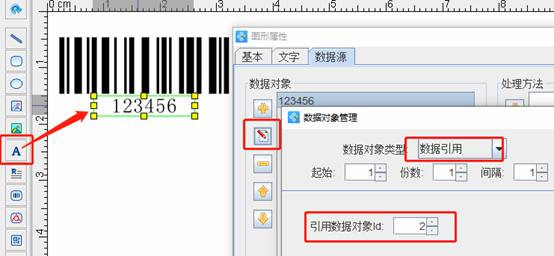

小伙伴們可以發現上面設置完成后雖然制定寬度和高度條碼制作出來了,但是條碼下面數據沒有了。我們可以用條碼打印軟件左側邊的“A”圖標(繪制普通文本)在條碼下方添加一個文本,打開文本的“圖形屬性”-“數據源”修改文本數據,點擊左側數據對象下面的第二個“修改”按鈕,數據對象類型設置成“數據引用”,“引用數據對象Id”就是條形碼的圖形ID(圖形ID上一步有介紹),保存即可,做出來的效果就是指定寬度30mm和高度10mm的條形碼。
